Instalação do Acionador da Porta de Aço

Os acionadores para portas de enrolar são fortes, duráveis, compactos e silenciosos.

Proporcionam conforto e segurança ao usuário final das portas.

São também uma excelente oportunidade de negócios aos instaladores, abrindo a possibilidade de realização de produção e instalação de portas com vãos mais amplos e sem o retalhamento das cortinas metálicas e o uso das tão inconvenientes colunas intermediárias.

Com ele pode-se abrir e fechar as portas de vários tamanhos com a facilidade de quem acende ou apaga uma lâmpada.

O uso do controle remoto ( opcional), torna ainda mais confortável e moderna a operação da porta de enrolar manual.

Sua qualidade e leveza de design são incomparáveis com outros tipos de acionadores.

Veja adiante alguns detalhes desse equipamento e comprove por si mesmo.

1 - Modelos e Capacidades

Os acionadores estão disponíveis nas seguintes capacidades:

• 300KG – Portas com peso até 300 kilos
• 500KG – Portas com peso até 500 kilos
• 750KG – Portas com peso até 750 kilos
• 950KG – Portas com peso até 950 kilos

Modelos de 400kg/600kg podem ser solicitados sob encomenda.

Modelos de 550kg para uso intenso, (condomínios) também podem ser importados caso necessário.

2 - Estrutura Geral do Acionador

O acionador é um sistema completo construído de motor, limitador de curso superior e inferior, redutor, freio e talha mecânica para uso de emergência.

A estrutura dos acionadores são demonstradas a seguir.

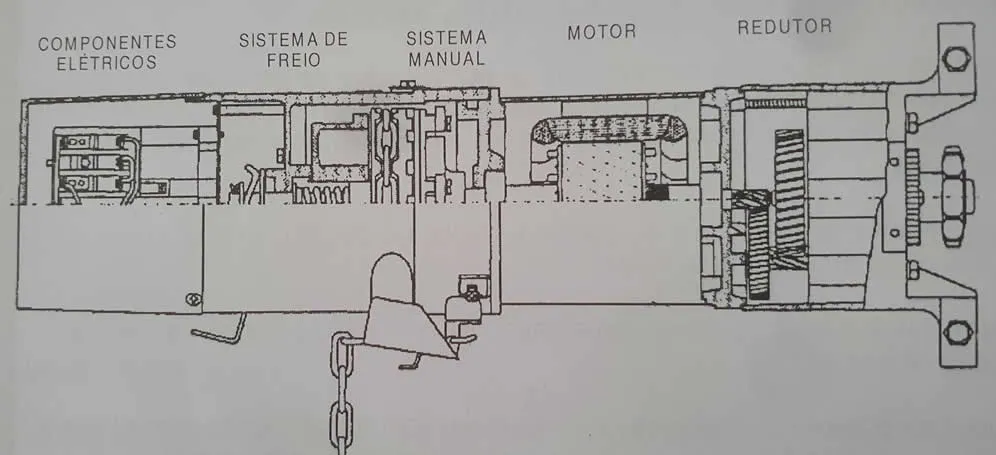

Modelos de 300 e 500 Kilos

3.1 – Motores da Porta

Os motores são de ¼ HP para 300 kilos, ½ HP para 500 kilos, ¾ HP para 750 kilos e 1 HP para 950 kilos.

Os motores de 300 e 500 kilos estão disponíveis em 220 volts monofásico.

Os motores de 750 e 950 kilos estão disponíveis em 220/380 volts trifásico.

3.2 – Conjunto Redutor

Feito em engrenagens de aço temperado, adequadas para cada tipo de carga.

3.3 – Sistema de Freio

Localizado na parte intermediária do sistema, possui elementos metálicos e de cortiça(lona) para o travamento do movimento descendente e parada da porta em qualquer.

3.4 – Componentes Elétricos

Localizados na parte superior do acionador, de fácil acesso e de simples manutenção ou substituição.

3.5 – Fim de Curso

Localizado externamente, com ajuste de parada superior e inferior através de uma simples regulagem nos limitadores.

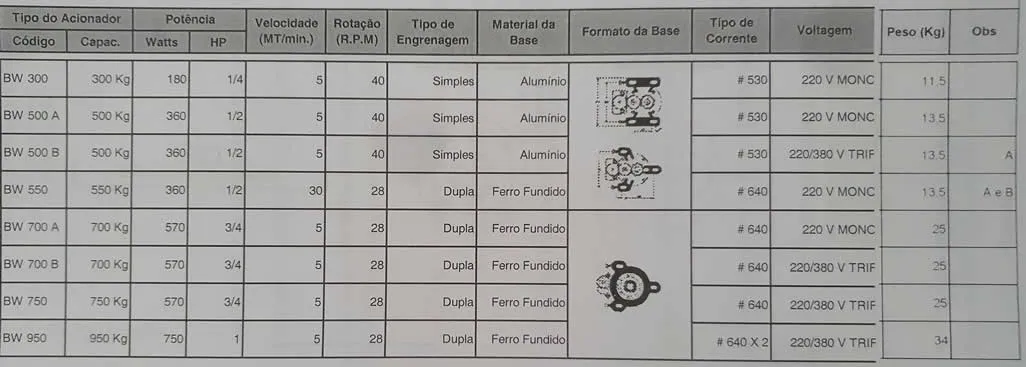

Quadro de Acionadores

A - ACIONADORES ESPECIAIS QUE PODEM SER PEDIDOS SOB ENCOMENDA.

B - ACIONADORES ALTO VOLUME DE OPERAÇÃO. Recomendados para uso em condomínios residenciais ou comerciais.

Todos os acionadores podem ser encontrados nas versões monofásicos ou trifásicos com voltagens de 110 a 480 volts - 50/60Hz.

Todos os acionadores acioma são fornecidos em 60Hz.

As variações com a tabela acima ficam sujeitas a uma encomenda específica junto ao fabricante exterior.

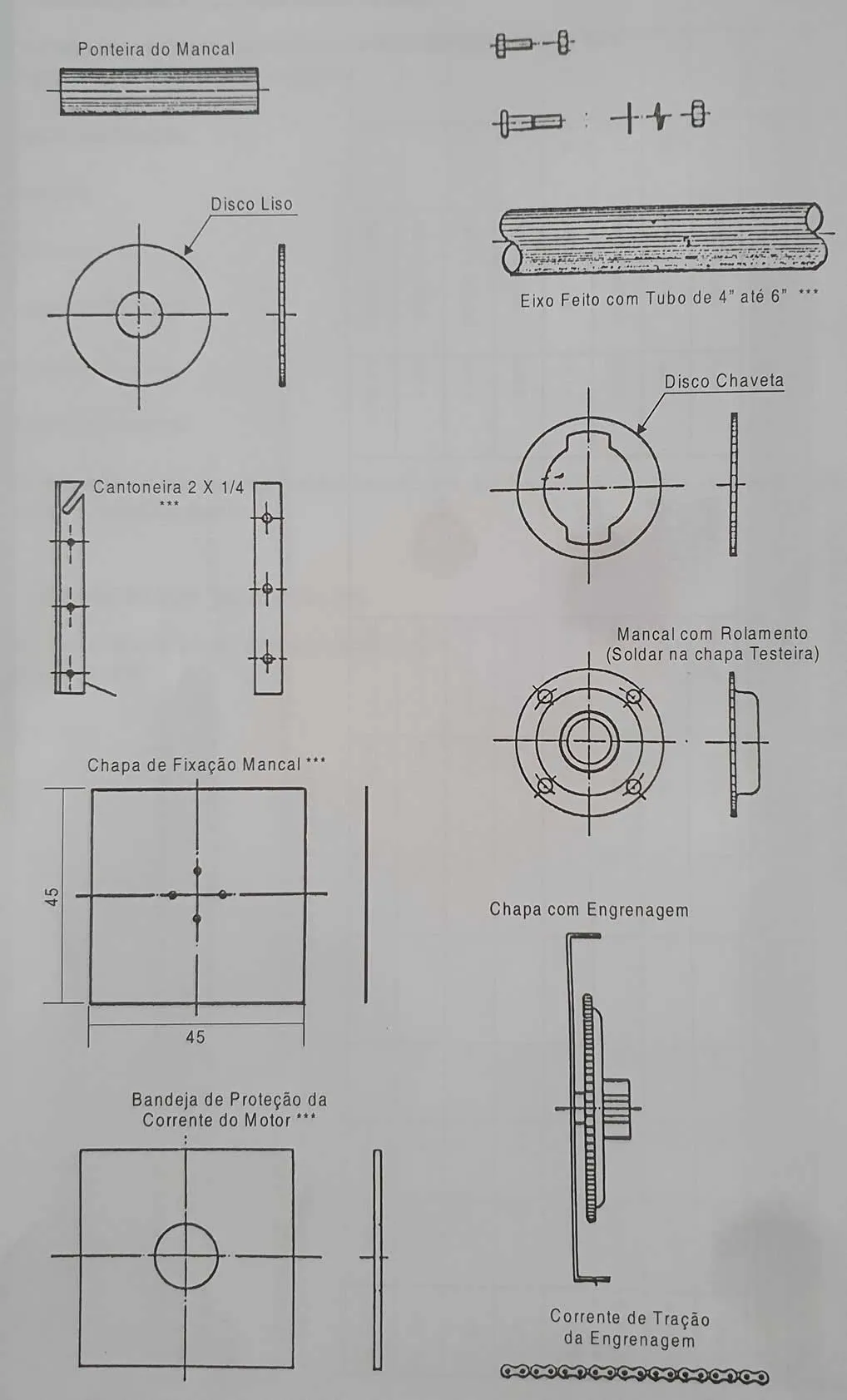

Partes que Compõe o Eixo da Porta de Enrolar Elétrica.

As partes acima demonstradas são apresentadas apenas para ilustração, estando totalmente fora de escala.

Item não fornecido com o conjunto do acionador. Precisa ser preparado/providenciado pelo técnico que está encarregado pela instalação da porta de aço.

Tipo de Certo do Acionador

Para determinar qual o tipo de acionador correto a usar em nossa porta de enrolar automática é necessário conhecer o peso da porta, seja ela tijolinho, chapa raiada, lagarta, paulistinha, etc.

Para o caso de portas de aço do tipo chapa raiada, que é a mais comum na grande maioria das instalações, deve-se calcular o peso da porta considerando os seguintes pesos teóricos:

Para uma espessura de chapa com o número 24 o peso teórico a ser calculado é de 10 kg/m2. Para uma espessura de chapa com o número 22 o peso teórico a ser calculado é de 13 kg/m2, e para uma espessura de chapa com o número 24 o peso teórico a ser calculado é de 16 kg/m2.

Recomenda-se utilizar as seguintes espessuras de chapa:

Para uma espessura de chapa com o número 24 a largura da porta de rolo deve ser de até 4 metros. Para uma espessura de chapa com o número 22 a largura da porta deve ser de 4 a 6 metros, por fim para uma espessura de chapa com o número 20 a largura da porta deve ser de 6 até 10 metros.

Deve ser considerado um acréscimo de 0,50 metros acima do vão na altura da porta, que corresponde ao rolo.

Fórmula para cálculo do peso da porta

PESO DA PORTA = (LARGURA X ALTURA + ROLO) X PESO TEÓRICO

Por exemplo, para uma espessura de chapa de nº 24, se as medidas do vão tiverem 3,5 metros de largura e 3,5 de altura e o tamanho da porta tem uma largura de 3,5 metros com uma altura de 4.

O cálculo ficaria assim:

PESO DA PORTA = (3,50 X 4,00) X 10kg/m2 = 140 kilos

USAR ACIONADOR DE CAPACIDADE ATÉ 300 KILOS.

Medição do Vão da Porta de Enrolar

Ao fazer a medição para a instalação de uma porta de aço, o instalador deve certificar-se:

• Os vãos e o piso encontram-se já acabados, possibilitando tomarem-se as medidas de largura e altura de forma correta;
• Determinar com clareza a posição de colocação das guias laterais;
• Identificar se já espaço suficiente para a colocação do eixo enrolador, com a posição da porta totalmente enrolada.
• Identificar que não haja interferências de qualquer tipo;
• Identificar que haja estrutura suficiente para suportar o peso da porta;
• Identificar a localização e a voltagem da energia elétrica.

Considerando as observações acima, deve-se tomar as medidas exatas de largura e altura do vão, considerando que na altura deverão ser acrescentados 0,50 metros necessários para a fixação da cortina metálica no eixo da porta de metal.

Lado de Instalação do Acionador

Durante a medição, considerando-se as observações acima, deve-se determinar qual o lado onde será instalado o acionador.

Esta determinação é imprescindível para poder-se preparar o eixo enrolador corretamente, uma vez que a chapa testeira com engrenagem de tração deverá ser colocada no lado onde será instalado o acionador.

Os acionadores já vem preparados para a instalação em qualquer dos lados da porta bastando, se necessário, virar a estrutura o que é feito com um simples soltar de parafuso.

CUIDADOS COM DETALHES E INTERFERÊNCIAS

A medição é muito importante para evitar-se erros, retrabalhos atrasos e prejuízos tanto ao instalador como para o comprador da porta de aço.

Portanto deve-se observar com cuidado os detalhes existentes no local do vão, inclusive as possíveis interferências, conforme citado anteriormente.

O BEM PLANEJADO É MEIO CAMINHO ANDADO.
